Bagaimana untuk menentukan sama ada Transformer Arus Voltan Tinggi perlu diganti?

Menentukan sama ada pengubah arus voltan tinggi (HVCT) perlu diganti adalah tugas kritikal bagi pengendali sistem elektrik dan kakitangan penyelenggaraan. Sebagai pembekal HVCT, saya memahami kepentingan memastikan operasi peranti ini boleh dipercayai. Dalam catatan blog ini, saya akan membincangkan beberapa faktor utama untuk dipertimbangkan semasa memutuskan sama ada HVCT perlu diganti.

Kemerosotan Prestasi

Salah satu petunjuk utama yang HVCT mungkin memerlukan penggantian ialah kemerosotan prestasi. Dari masa ke masa, HVCT boleh mengalami haus dan lusuh, yang boleh menyebabkan penurunan dalam ketepatan dan kebolehpercayaannya. Untuk menilai kemerosotan prestasi, beberapa parameter boleh dipantau:

Ketepatan

Ketepatan adalah aspek penting dalam prestasi HVCT. Penurunan ketepatan boleh mengakibatkan pengukuran arus yang salah, yang boleh membawa implikasi serius untuk perlindungan, pemeteran dan kawalan sistem kuasa. Ujian penentukuran biasa boleh membantu mengesan sebarang penyelewengan daripada ketepatan yang ditentukan. Jika HVCT secara konsisten gagal memenuhi piawaian ketepatan yang diperlukan, mungkin sudah tiba masanya untuk penggantian.

Ralat Sudut Fasa

Ralat sudut fasa adalah satu lagi parameter penting. Ia merujuk kepada perbezaan antara sudut fasa sebenar arus primer dan sudut fasa arus sekunder. Peningkatan ralat sudut fasa boleh menjejaskan ketepatan ukuran faktor kuasa dan prestasi geganti pelindung. Memantau ralat sudut fasa dari semasa ke semasa boleh membantu mengenal pasti sebarang kemerosotan dalam prestasi HVCT.

Ralat Nisbah

Ralat nisbah ialah perbezaan antara nisbah transformasi sebenar HVCT dan nisbah transformasi terkadarnya. Perubahan ketara dalam ralat nisbah boleh membawa kepada pengukuran semasa yang tidak tepat. Sama seperti ralat sudut ketepatan dan fasa, ujian biasa untuk ralat nisbah boleh membantu menentukan sama ada HVCT masih beroperasi dalam had yang boleh diterima.

Kerosakan Fizikal

Kerosakan fizikal pada HVCT juga boleh menjadi tanda bahawa penggantian perlu. Kerosakan fizikal boleh berlaku disebabkan oleh pelbagai sebab, seperti tekanan mekanikal, faktor persekitaran atau kerosakan elektrik. Berikut ialah beberapa jenis kerosakan fizikal biasa yang perlu diperhatikan:

Retak atau Pecah

Keretakan atau pecah pada penebat atau perumah HVCT boleh menjejaskan integriti dan keselamatan elektriknya. Kerosakan ini boleh membenarkan lembapan dan bahan cemar memasuki peranti, yang membawa kepada kegagalan penebat dan potensi bahaya elektrik. Memeriksa HVCT secara visual untuk sebarang keretakan atau pecah yang kelihatan adalah bahagian penting dalam rutin penyelenggaraan.

kakisan

Hakisan boleh berlaku pada terminal HVCT, konduktor atau bahagian logam lain. Hakisan boleh meningkatkan rintangan sambungan elektrik, yang membawa kepada kepanasan melampau dan kemungkinan kegagalan. Pembersihan dan pemeriksaan tetap HVCT boleh membantu mencegah kakisan dan mengesannya lebih awal jika ia berlaku.

Kebocoran Minyak

Untuk HVCT yang diisi minyak, kebocoran minyak adalah kebimbangan yang serius. Kebocoran minyak boleh menunjukkan masalah dengan pengedap atau tangki HVCT. Kehilangan minyak boleh mengurangkan prestasi penebat dan kapasiti penyejukan peranti, meningkatkan risiko terlalu panas dan kegagalan. Jika kebocoran minyak dikesan, tindakan segera perlu diambil, yang mungkin termasuk penggantian HVCT.

Umur dan Hayat Perkhidmatan

Umur HVCT adalah faktor penting untuk dipertimbangkan semasa menentukan sama ada ia perlu diganti. Seperti mana-mana peralatan elektrik, HVCT mempunyai hayat perkhidmatan yang terhad. Hayat perkhidmatan HVCT boleh dipengaruhi oleh beberapa faktor, seperti kualiti pembuatan, keadaan operasi dan amalan penyelenggaraan.

Syor Pengilang

Kebanyakan pengeluar HVCT menyediakan garis panduan tentang jangka hayat perkhidmatan produk mereka. Pengesyoran ini adalah berdasarkan ujian dan pengalaman yang meluas. Jika HVCT telah mencapai atau melebihi hayat perkhidmatan yang disyorkan, adalah dinasihatkan untuk mempertimbangkan penggantian, walaupun ia masih beroperasi seperti biasa.

Keadaan Operasi

Keadaan operasi yang teruk boleh mengurangkan hayat perkhidmatan HVCT dengan ketara. Contohnya, operasi berterusan pada suhu tinggi, kelembapan tinggi atau dalam persekitaran yang tercemar boleh mempercepatkan proses penuaan HVCT. Dalam kes sedemikian, pemeriksaan yang lebih kerap dan penggantian lebih awal mungkin diperlukan.

Kerosakan dan Kegagalan Elektrik

Kerosakan dan kegagalan elektrik juga boleh menunjukkan bahawa HVCT perlu diganti. Beberapa kerosakan elektrik biasa yang berkaitan dengan HVCT termasuk:

Litar pintas

Litar pintas boleh berlaku disebabkan kerosakan penebat atau masalah elektrik lain. Litar pintas dalam HVCT boleh menyebabkan sejumlah besar arus mengalir, yang boleh merosakkan peranti dan komponen lain dalam sistem elektrik. Jika litar pintas telah berlaku, pemeriksaan menyeluruh terhadap HVCT perlu dijalankan untuk menentukan sama ada ia boleh dibaiki atau jika perlu diganti.

Litar Terbuka

Litar terbuka dalam belitan sekunder HVCT boleh menghalang pengukuran arus yang betul. Ini boleh disebabkan oleh konduktor yang rosak atau sambungan yang longgar. Jika litar terbuka dikesan, HVCT perlu disiasat dan, jika perlu, diganti.

Ujian Diagnostik

Sebagai tambahan kepada faktor di atas, ujian diagnostik boleh memberikan maklumat berharga tentang keadaan HVCT. Beberapa ujian diagnostik biasa termasuk:

Ujian Rintangan Penebat

Ujian rintangan penebat mengukur rintangan penebat HVCT. Nilai rintangan penebat yang rendah boleh menunjukkan kemerosotan penebat atau kemasukan lembapan. Ujian rintangan penebat yang kerap boleh membantu mengesan masalah yang berpotensi sebelum ia membawa kepada kegagalan sepenuhnya.

Ujian Tan Delta

Ujian tan delta, juga dikenali sebagai ujian faktor pelesapan, mengukur kehilangan dielektrik penebat HVCT. Peningkatan dalam nilai tan delta boleh menunjukkan penuaan atau kerosakan penebat. Ujian ini boleh digunakan untuk menilai keadaan keseluruhan penebat HVCT.

Analisis Tindak Balas Kekerapan

Analisis tindak balas frekuensi boleh digunakan untuk menilai prestasi HVCT pada frekuensi yang berbeza. Perubahan dalam tindak balas frekuensi boleh menunjukkan masalah dengan teras magnet atau penggulungan HVCT.

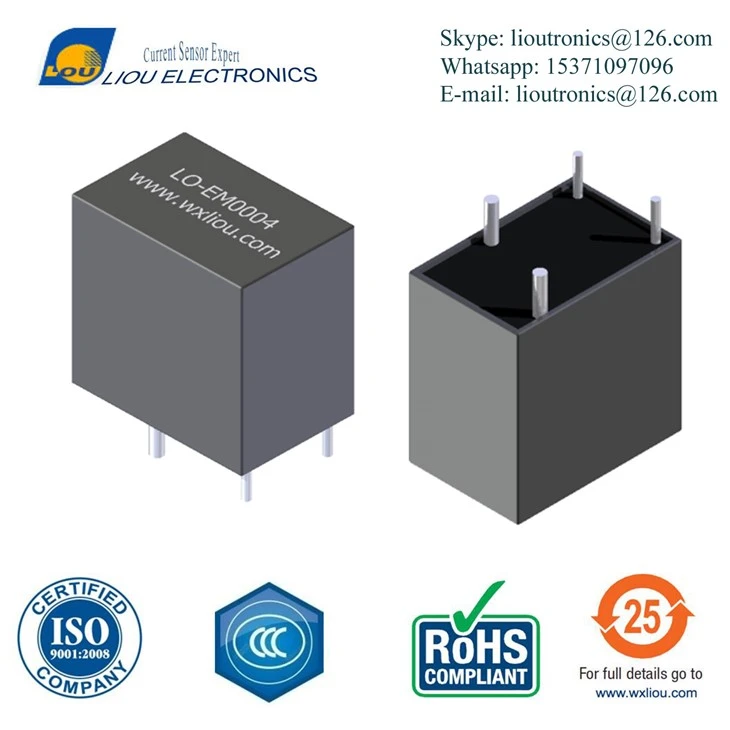

Sebagai pembekal HVCT berkualiti tinggi, kami menawarkan pelbagai jenis produk untuk memenuhi keperluan khusus anda. Sebagai contoh, kamiTransformer Sensor Arus digunakan untuk pengukuran arus berketepatan tinggidireka untuk pengukuran semasa yang tepat, dan kamiPengubah arus Ketepatan Tinggi dengan bar bas utamamemberikan prestasi yang boleh dipercayai dalam aplikasi voltan tinggi. Kami juga mempunyaiKetepatan Tinggi 1:2000 Transformer Arus 5A - 2.5mA Pemasangan PCBuntuk pemasangan yang lebih padat dan tepat.

Jika anda mengalami masalah dengan HVCT sedia ada anda atau ingin menaik taraf sistem elektrik anda, kami menggalakkan anda untuk menghubungi kami untuk perundingan. Pasukan pakar kami boleh membantu anda menentukan penyelesaian terbaik untuk keperluan anda dan memberikan anda produk berkualiti tinggi dan perkhidmatan terbaik.

Rujukan

• Piawaian IEEE C57.13 - Keperluan Standard, Terminologi dan Kod Ujian untuk Pengubah Instrumen
• IEC 60044 - 1 - Pengubah instrumen - Bahagian 1: Pengubah semasa
