Bagaimana cara mengira beban transformer semasa siri CT?

Sebagai pembekal transformer semasa siri CT, saya sering menerima pertanyaan daripada pelanggan tentang cara mengira beban komponen elektrik penting ini. Memahami pengiraan beban adalah penting untuk memastikan operasi transformer semasa yang tepat dan boleh dipercayai dalam pelbagai aplikasi. Dalam catatan blog ini, saya akan memberikan panduan yang komprehensif mengenai cara mengira beban transformer semasa siri CT, bersama dengan beberapa petua dan pertimbangan praktikal.

Apakah beban pengubah semasa?

Beban pengubah semasa merujuk kepada jumlah impedans yang berkaitan dengan penggulungan sekundernya. Ia termasuk impedans instrumen pengukur, geganti, meter, dan wayar yang menyambung. Beban ini memberi kesan kepada ketepatan pengubah semasa kerana ia menentukan jumlah arus yang mengalir melalui penggulungan sekunder. Sekiranya beban terlalu tinggi, pengubah semasa boleh menembusi, yang membawa kepada pengukuran yang tidak tepat dan kerosakan yang berpotensi terhadap peralatan.

Mengapa pengiraan beban penting?

Pengiraan beban yang tepat adalah penting untuk beberapa sebab:

1. Ketepatan: Beban yang dikira dengan betul memastikan bahawa pengubah semasa beroperasi dalam had ketepatan yang ditentukan. Ini adalah penting untuk aplikasi di mana pengukuran semasa yang tepat diperlukan, seperti sistem pemeteran kuasa dan perlindungan.
2. Keselamatan: Melebih -lebihkan pengubah semasa disebabkan oleh beban yang berlebihan boleh menyebabkan terlalu panas dan merosakkan pengubah. Ini boleh menimbulkan bahaya keselamatan kepada kakitangan dan peralatan.
3. Pematuhan: Banyak piawaian dan peraturan elektrik menentukan beban maksimum yang dibenarkan untuk transformer semasa. Mengira beban membantu memastikan pematuhan piawaian ini.

Cara Mengira Beban Transformer Semasa CT Siri

Beban pengubah semasa boleh dikira menggunakan langkah -langkah berikut:

Langkah 1: Kenal pasti peranti yang disambungkan

Senaraikan semua peranti yang disambungkan ke penggulungan sekunder pengubah semasa, termasuk meter, relay, dan instrumen pengukur lain. Perhatikan impedans setiap peranti, yang biasanya dinyatakan dalam lembaran data peranti.

Langkah 2: Kirakan impedans wayar penyambung

Impedans wayar penyambung juga menyumbang kepada jumlah beban. Impedans dawai bergantung kepada panjangnya, kawasan keratan rentas, dan resistiviti bahan. Anda boleh menggunakan formula berikut untuk mengira impedans wayar:

[Z = \ rho \ frac {l} {a}]

Di mana:

• (Z) adalah impedans wayar (dalam ohm)
• (\ rho) adalah resistiviti bahan dawai (dalam ohm-meters)
• (L) adalah panjang dawai (dalam meter)
• (A) adalah kawasan keratan rentas dawai (dalam meter persegi)

Langkah 3: Kirakan jumlah beban

Beban jumlah pengubah semasa adalah jumlah impedans semua peranti yang disambungkan dan wayar yang menghubungkan. Anda boleh mengira jumlah beban menggunakan formula berikut:

[B_ {total} = b_1 + b_2 + \ cdots + b_n + z_ {wires}]

Di mana:

• (B_ {total}) adalah jumlah beban (dalam ohm)
• (B_1, b_2, \ cdots, b_n) adalah impedans peranti yang disambungkan (dalam ohm)
• (Z_ {wayar}) adalah impedans wayar yang menyambung (dalam ohm)

Langkah 4: Periksa beban terhadap penarafan pengubah

Sebaik sahaja anda telah mengira jumlah beban, bandingkan dengan beban yang diberi nilai pengubah semasa. Beban yang diberi nilai biasanya ditentukan pada papan nama pengubah atau dalam lembaran datanya. Pastikan beban keseluruhan tidak melebihi beban yang diberi nilai pengubah.

Petua dan pertimbangan praktikal

Berikut adalah beberapa petua dan pertimbangan praktikal yang perlu diingat apabila mengira beban siri CT siri semasa:

• Gunakan wayar berkualiti tinggi: Kabel berkualiti rendah dengan rintangan yang tinggi dapat meningkatkan beban dan mempengaruhi ketepatan pengubah semasa. Gunakan wayar berkualiti tinggi dengan rintangan yang rendah untuk meminimumkan beban.
• Meminimumkan panjang wayar penyambung: Semakin lama wayar penyambung, semakin tinggi impedans. Cuba simpan panjang wayar yang menyambung secepat mungkin untuk mengurangkan beban.
• Pertimbangkan suhu: Impedans wayar dan peranti yang disambungkan boleh berubah dengan suhu. Pastikan untuk mengambil kira julat suhu operasi apabila mengira beban.
• Sahkan impedans peranti: Nilai impedans yang dinyatakan dalam lembaran data peranti mungkin tidak tepat dalam semua keadaan operasi. Adalah disyorkan untuk mengesahkan nilai impedans peranti yang disambungkan menggunakan meter impedans.

Lain jenis transformer semasa

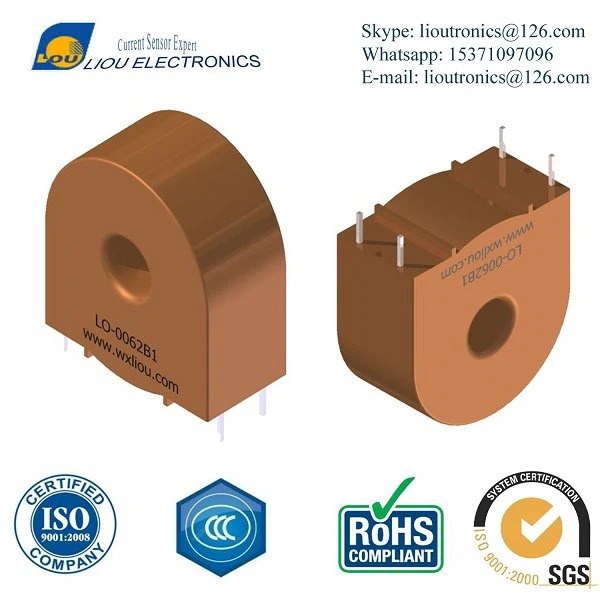

Sebagai tambahan kepada transformer semasa siri CT, kami juga menawarkan jenis transformer semasa, sepertiPengubah semasa jalur frekuensi tinggidanCR Seri Tinggi Precision PCB Mount Current Transformer. Transformer semasa ini direka untuk aplikasi tertentu dan menawarkan ciri dan faedah yang unik.

Kesimpulan

Mengira beban transformer semasa siri CT adalah langkah penting dalam memastikan operasi yang tepat dan boleh dipercayai dari peranti ini. Dengan mengikuti langkah -langkah yang digariskan dalam catatan blog ini dan mempertimbangkan petua dan pertimbangan praktikal, anda boleh mengira beban pengubah semasa anda dengan keyakinan.

Sekiranya anda mempunyai sebarang pertanyaan atau memerlukan bantuan lanjut dengan pengiraan beban atau aspek lain dari transformer semasa, jangan ragu untukHubungi kami. Kami adalah pembekal terkemukaTransformer Semasa CT Siridan komponen elektrik lain, dan kami komited untuk menyediakan pelanggan kami dengan produk berkualiti tinggi dan perkhidmatan pelanggan yang sangat baik.
