Bagaimanakah Gegelung Rogowski Frekuensi Tinggi berfungsi?

Bagaimanakah Gegelung Rogowski Frekuensi Tinggi berfungsi?

Sebagai pembekal gegelung Rogowski frekuensi tinggi, saya sering ditanya tentang cara peranti ini berfungsi. Dalam catatan blog ini, saya akan menerangkan prinsip kerja gegelung Rogowski frekuensi tinggi, kelebihannya, dan aplikasinya.

Asas Gegelung Rogowski

Gegelung Rogowski ialah peranti elektrik yang digunakan untuk mengukur arus ulang alik (AC). Ia adalah gegelung toroidal wayar yang dililitkan di sekeliling teras bukan magnet. Tidak seperti transformer arus tradisional, yang menggunakan teras magnet, gegelung Rogowski adalah berteras udara. Ini menjadikan mereka ringan, fleksibel dan kebal terhadap tepu.

Struktur asas gegelung Rogowski terdiri daripada dawai panjang dan nipis yang dililit dalam corak heliks di sekeliling bekas yang fleksibel dan bukan magnet. Gegelung mempunyai keratan rentas seragam dan biasanya terbuka - berakhir, membolehkan ia mudah diapit di sekeliling konduktor. Apabila arus ulang alik mengalir melalui konduktor, ia mewujudkan medan magnet di sekeliling konduktor. Gegelung Rogowski memintas medan magnet ini, dan mengikut undang-undang aruhan elektromagnet Faraday, daya gerak elektrik (EMF) teraruh dalam gegelung.

Hukum Faraday dan EMF Teraruh

Hukum Faraday menyatakan bahawa EMF teraruh dalam gelung tertutup adalah sama dengan kadar negatif perubahan fluks magnet melalui gelung. Secara matematik, ia boleh dinyatakan sebagai:

$E = -N\frac{d\Phi}{dt}$

dengan $E$ ialah EMF teraruh, $N$ ialah bilangan lilitan dalam gegelung, dan $\frac{d\Phi}{dt}$ ialah kadar perubahan fluks magnet.

Dalam kes gegelung Rogowski, fluks magnet $\Phi$ adalah berkadar dengan arus $I$ yang mengalir melalui konduktor. Jadi, EMF teraruh dalam gegelung Rogowski adalah berkadar dengan kadar perubahan arus, $dI/dt$.

Untuk mendapatkan nilai semasa sebenar, keluaran gegelung Rogowski perlu disepadukan. Ini biasanya dilakukan menggunakan litar penyepadu, yang boleh menjadi penyepadu analog atau digital. Keluaran penyepadu kemudiannya berkadar dengan arus yang mengalir melalui konduktor.

Operasi Frekuensi Tinggi

Gegelung Rogowski frekuensi tinggi direka untuk beroperasi pada frekuensi yang lebih tinggi daripada transformer arus tradisional. Mereka mampu mengukur arus dengan tepat dengan frekuensi antara beberapa kilohertz hingga beberapa megahertz.

Kunci kepada operasi frekuensi tinggi gegelung Rogowski terletak pada reka bentuk teras udaranya. Oleh kerana tiada teras magnet, tiada histerisis atau kehilangan arus pusar, yang biasa berlaku dalam transformer arus teras magnetik. Ini membolehkan gegelung Rogowski bertindak balas dengan cepat kepada perubahan arus, menjadikannya sesuai untuk aplikasi frekuensi tinggi.

Satu lagi kelebihan gegelung Rogowski frekuensi tinggi ialah lebar jalur lebarnya. Mereka boleh mengukur arus dengan tepat pada julat frekuensi yang luas, yang penting untuk aplikasi seperti elektronik kuasa, penyongsang frekuensi tinggi dan litar frekuensi radio (RF).

Kelebihan Gegelung Rogowski Frekuensi Tinggi

• Ringan dan Fleksibel: Gegelung Rogowski frekuensi tinggi adalah ringan dan fleksibel, yang menjadikannya mudah dipasang dan digunakan. Ia boleh diapit dengan mudah di sekeliling konduktor pelbagai bentuk dan saiz, tanpa perlu membuka sistem elektrik.
• Kekebalan kepada Ketepuan: Oleh kerana ia berteraskan udara, gegelung Rogowski frekuensi tinggi tidak tepu, walaupun pada arus yang sangat tinggi. Ini memastikan pengukuran yang tepat ke atas pelbagai nilai semasa.
• Lebar Jalur Lebar: Seperti yang dinyatakan sebelum ini, gegelung Rogowski frekuensi tinggi mempunyai lebar jalur yang luas, yang membolehkan mereka mengukur arus pada frekuensi tinggi dengan ketepatan yang tinggi.
• Kos Rendah: Berbanding dengan pengubah arus tradisional, gegelung Rogowski frekuensi tinggi agak murah. Ini menjadikan mereka penyelesaian kos efektif untuk banyak aplikasi.

Aplikasi Gegelung Rogowski Frekuensi Tinggi

• Elektronik Kuasa: Gegelung Rogowski frekuensi tinggi digunakan secara meluas dalam aplikasi elektronik kuasa, seperti penyongsang, penukar dan pemacu motor. Ia digunakan untuk mengukur arus yang mengalir melalui peranti semikonduktor kuasa, seperti IGBT dan MOSFET, untuk memastikan operasi dan perlindungan yang betul.
• Penyongsang Frekuensi Tinggi: Dalam penyongsang frekuensi tinggi, gegelung Rogowski frekuensi tinggi digunakan untuk mengukur arus keluaran. Maklumat ini digunakan untuk mengawal kuasa keluaran penyongsang dan untuk melindungi penyongsang daripada keadaan arus lebihan.
• Litar RF: Dalam litar frekuensi radio, gegelung Rogowski frekuensi tinggi digunakan untuk mengukur arus yang mengalir melalui antena dan komponen RF lain. Ini membantu dalam mengoptimumkan prestasi litar RF dan memastikan padanan impedans yang betul.
• Pemantauan Semasa dalam Sistem Elektrik: Gegelung Rogowski frekuensi tinggi boleh digunakan untuk pemantauan semasa dalam sistem elektrik, seperti sistem pengagihan kuasa industri dan sistem tenaga boleh diperbaharui. Mereka boleh memberikan maklumat masa nyata tentang arus yang mengalir melalui bahagian sistem yang berlainan, yang berguna untuk pengesanan kerosakan dan pengoptimuman sistem.

Produk Berkaitan

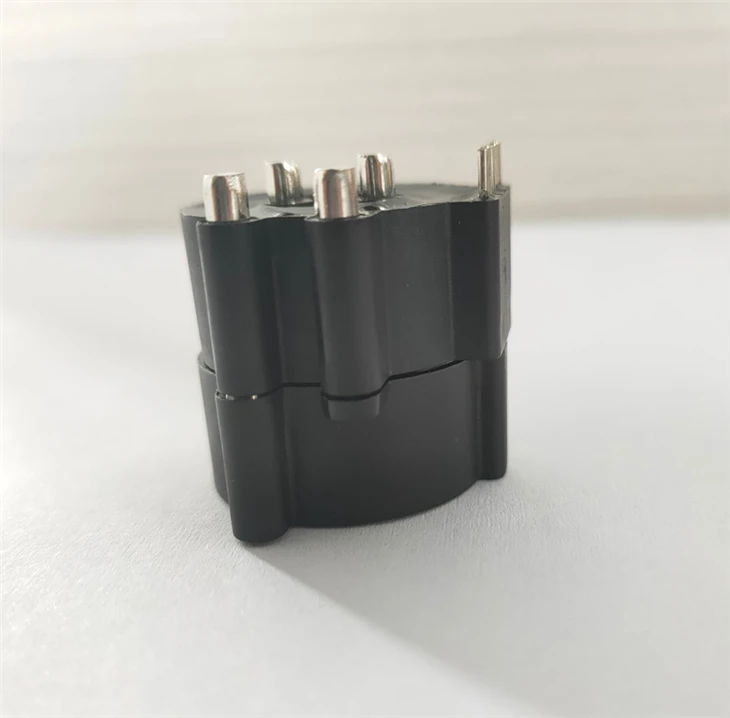

Kami juga menawarkan rangkaian produk berkaitan, sepertiPengubah Pengesanan Arus Kebocoran Bumi Dwi Teras Ketepatan Tinggi,Urutan Sifar Bulat Pengubah Arus, danBuka Transformer Arus Baki. Produk ini direka bentuk untuk memenuhi keperluan khusus bagi aplikasi yang berbeza dan boleh digunakan bersama dengan gegelung Rogowski frekuensi tinggi untuk pengukuran dan perlindungan arus yang lebih komprehensif.
